L и N в электрике: обозначение, цвета и подключение
Коротко
L в электрике — фазный проводник, N — рабочий нулевой, а PE — защитный проводник. Так обычно расшифровывают, что означают L и N в электрике: между L и N в бытовой однофазной сети действует около 230 В переменного тока.
Содержание
- Что означают L, N, PE и PEN в электрике
- Обозначение L и N в электрике на устройствах
- L и N в электрике: цвета проводов
- Где находятся L, N и PE на розетке
- Подключение L и N к выключателю
- Что означают L и N на автомате, УЗО и дифавтомате
- Подключение L и N к блоку питания
- Как безопасно определить фазу
- Как отличить норму от опасной ситуации
- Частые ошибки при подключении
- Короткий чек-лист перед подключением
L в электрике — фазный проводник, N — рабочий нулевой, а PE — защитный проводник. Так обычно расшифровывают, что означают L и N в электрике: между L и N в бытовой однофазной сети действует около 230 В переменного тока. Проводник PE в штатном режиме ток нагрузки не проводит, но при повреждении изоляции помогает отвести ток и отключить защиту.
Типовое подключение L и N в электрике выглядит так: фазу соединяют с клеммой L, рабочий ноль — с N, защитный проводник — с клеммой PE или символом ⏚. Цвета помогают ориентироваться, но не доказывают назначение жилы: в старой проводке и после некачественного ремонта они могут не соответствовать схеме.
Что означают L, N, PE и PEN в электрике
| Обозначение | Расшифровка | Назначение | Ток в нормальном режиме |
|---|---|---|---|
| L | Line, линия, фаза | Подаёт напряжение к нагрузке | Да |
| N | Neutral, нейтраль | Замыкает рабочую цепь обратно к источнику питания | Да |
| PE | Protective Earth, защитное заземление | Отводит ток повреждения с корпуса и помогает сработать защите | Нет |
| PEN | Protective Earth and Neutral | Совмещает функции N и PE до точки разделения | Да |
В однофазной цепи ток проходит по схеме:
L → нагрузка → N
Например, в чайнике ток поступает по L, проходит через нагревательный элемент и возвращается по N. PE к рабочей цепи не относится: его подключают к металлическому корпусу прибора и защитным контактам.
Если фаза попадёт на корпус стиральной машины из-за повреждения изоляции, ток должен пройти по PE. При правильно рассчитанной системе это создаёт условия для отключения автомата или устройства защитного отключения. Если PE отсутствует или повреждён, корпус может остаться под опасным напряжением.
Чем N отличается от «земли»
В быту рабочий ноль иногда называют землёй, но N и PE — не одно и то же.
- N — часть рабочей цепи, по нему протекает ток нагрузки.
- PE — защитный проводник, который в исправном приборе не должен проводить рабочий ток.
- PEN — совмещённый проводник, используемый в некоторых системах до точки разделения на N и PE.
После разделения PEN на N и PE повторно соединять их нельзя. Перемычка между N и PE в розетке или распределительной коробке не создаёт полноценного заземления и при обрыве нуля может сделать корпуса приборов опасными.
Обозначение L и N в электрике на устройствах
Одинаковые буквы встречаются на розетках, выключателях, автоматах и блоках питания, но назначение клемм зависит от устройства.
| Устройство | Обозначение | Что подключают |
|---|---|---|
| Розетка | L | Фазный проводник |
| Розетка | N | Рабочий ноль |
| Розетка | PE, ⏚ | Защитный проводник |
| Одноклавишный выключатель | L, COM | Входящую фазу |
| Выключатель | L1, L2, стрелки | Провода на группы света или переключаемые выходы |
| Однополюсный автомат | Обычно 1/2, иногда L | Фазный проводник |
| Двухполюсный автомат | L/N, 1/2, схема на корпусе | Фазу и ноль одной линии |
| УЗО или дифавтомат | L, N | Фазу и ноль одной и той же линии |
| Сетевой блок питания | L, N, PE | Вход 230 В переменного тока |
| Блок питания постоянного тока | +V, −V, иногда V+ и V− | Выход, например 12 или 24 В постоянного тока |
Обозначения на корпусе имеют приоритет над привычными схемами. Перед подключением нужно свериться с нанесённой схемой и инструкцией производителя.
L и N в электрике: цвета проводов
В современной низковольтной проводке обычно применяют такую маркировку:
| Проводник | Типовой цвет | Комментарий |
|---|---|---|
| PE | Жёлто-зелёный | Комбинация предназначена для защитного проводника |
| N | Синий или голубой | Обычно используется для рабочего нуля |
| L | Коричневый, чёрный или серый | В однофазной проводке часто встречается коричневый |
| L1, L2, L3 | Коричневый, чёрный, серый | Порядок фаз уточняют по схеме объекта |
| PEN | Варианты зависят от системы и способа маркировки | Назначение подтверждают схемой и измерениями |
Исключения в старой проводке
В старых квартирах можно встретить:
- алюминиевые жилы без современной цветовой маркировки;
- одинаковую изоляцию всех проводов;
- выцветшие или повреждённые цвета;
- перепутанные жилы после ремонта;
- синий провод, использованный как фазный;
- двухпроводную сеть без отдельного PE;
- PEN вместо раздельных N и PE.
Синяя жила не становится нулём только потому, что она синяя, а жёлто-зелёная не подтверждает исправность защитного проводника. Назначение проверяют по схеме, трассировке и измерениям.
Особенно часто синий провод используют не по назначению в цепях выключателей и проходных переключателей. Если жилу применяют для другой функции, её должны дополнительно промаркировать на концах, но в старой домашней проводке такая маркировка может отсутствовать.

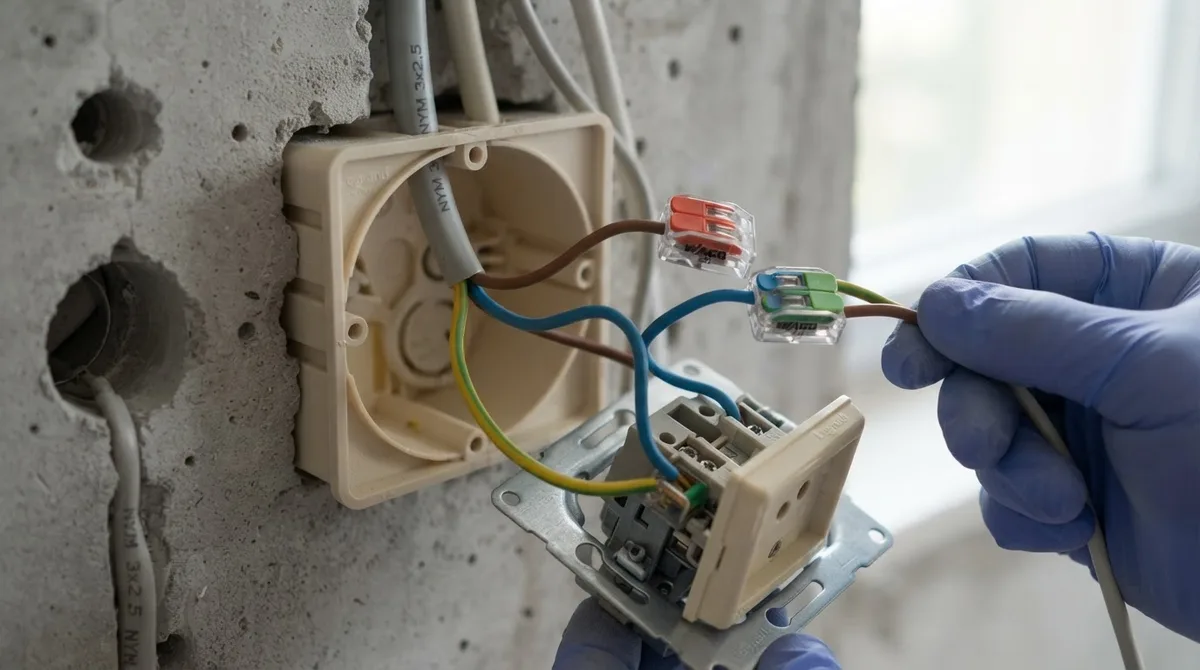

Где находятся L, N и PE на розетке
На розетке клеммы обычно обозначены так:
- L — фаза;
- N — рабочий ноль;
- PE или ⏚ — защитный контакт.
В розетке с заземлением подключают три жилы: L, N и PE. PE соединяют только с защитным контактом, а не с N.
У бытовых вилок без фиксированной полярности фаза и ноль могут поменяться местами при переворачивании вилки. Но стационарную проводку всё равно подключают к соответствующим клеммам. Это особенно важно для выключателей, фильтров, автоматов и устройств, которым требуется определённая полярность.
Типовая последовательность подключения розетки
- Отключить автомат линии.
- Проверить отсутствие напряжения двухполюсным указателем.
- Определить назначение каждой жилы по схеме и измерениям.
- Подключить L к L, N к N, PE к ⏚.
- Проверить затяжку клемм и отсутствие оголённых участков.
- Установить розетку и только затем подать питание.
Если в старой двухпроводной сети нет отдельного PE, нельзя самостоятельно ставить перемычку между нулевой и защитной клеммами. Это не заменяет реконструкцию защитной системы.
Подключение L и N к выключателю
Обычный однополюсный выключатель должен разрывать фазный провод L, а не N.
Схема выглядит так:
L → общий контакт выключателя → переключаемый провод → светильник → N
PE, если он предусмотрен линией, проходит к светильнику и подключается к его металлическому корпусу или защитной клемме. Через обычный выключатель PE не пропускают и не разрывают.
На выключателе встречаются такие обозначения:
- L или COM — общий контакт, обычно вход фазы;
- L1 — выход на первую группу света;
- L2 — выход на вторую группу;
- стрелки — контакты проходного выключателя.
У двухклавишного выключателя фаза приходит на общий контакт, а два выхода идут к разным группам светильника. В проходной схеме общий контакт обычно обозначен L или COM, остальные — стрелками либо цифрами.
Почему выключатель должен разрывать фазу
Если выключатель разрывает N, лампа погаснет, но часть патрона и светильника может остаться под фазным напряжением. При замене лампы это создаёт риск поражения током.
То же правило относится к выключателям с подсветкой, датчикам движения и электронным устройствам: им требуется схема, соответствующая инструкции, а не просто разрыв любого из двух проводников.
Что означают L и N на автомате, УЗО и дифавтомате
Однополюсный автомат обычно устанавливают в фазный проводник. На корпусе могут быть обозначения L, LINE/LOAD, 1/2 или схема подключения. Питание подключают строго по инструкции: часть аппаратов допускает подвод сверху или снизу, часть имеет ограничения.
Двухполюсный автомат одновременно отключает L и N одной линии. Нельзя подключать к нему фазу одной группы, а ноль другой.
УЗО и дифавтомат сравнивают токи, проходящие по L и N. Поэтому:
- L и N одной линии должны проходить через один аппарат;
- после УЗО нельзя объединять N этой линии с нулём другой группы;
- PE через УЗО не пропускают;
- нулевые шины после разных УЗО должны оставаться раздельными.
Соединение N и PE после УЗО часто вызывает отключения даже при небольшой нагрузке. Смешивание нулей разных групп также приводит к ложным срабатываниям и усложняет поиск неисправности.
Подключение L и N к блоку питания
На входе сетевого блока питания обычно указаны:
- L — фаза;
- N — рабочий ноль;
- PE или ⏚ — защитное заземление, если оно предусмотрено.
На выходе могут быть:
- +V — положительный вывод;
- −V — отрицательный вывод;
- например, 12 V DC или 24 V DC.
−V не является N. Это отрицательный вывод низковольтного выхода, и его нельзя автоматически считать заземлённым.
Перед подключением проверяют:
- входное напряжение блока — обычно 220–240 В AC;
- выходное напряжение;
- мощность нагрузки;
- необходимость PE;
- соответствие автомата и сечения кабеля;
- требования к вентиляции и монтажу блока.
Числовой пример выбора блока питания
Светодиодная лента рассчитана на 12 В и потребляет 5 А. Её мощность:
[ P = U \times I = 12 \times 5 = 60\text{ Вт} ]
При запасе примерно 20–30% нужен блок мощностью ориентировочно 72–80 Вт. Блок на 60 Вт будет работать на предельной нагрузке, особенно если лента включена надолго или охлаждение недостаточное.
Входной ток при мощности около 60 Вт и сетевом напряжении 230 В будет значительно меньше выходного — примерно доли ампера с учётом потерь. Но вход блока всё равно подключён к опасному сетевому напряжению.
Как безопасно определить фазу
Для проверки используют исправный двухполюсный указатель напряжения, рассчитанный на напряжение и категорию измерений конкретной установки. Индикаторная отвёртка и бесконтактный пробник подходят только для предварительной ориентации: они не подтверждают отсутствие напряжения.
Безопасная последовательность проверки
- Перед измерением проверить указатель на заведомо работающей точке.
- Проверить проводники между собой и, если доступен PE, относительно PE.
- Для сети около 230 В обычно получают: - L–N — около 230 В; - L–PE — близкое значение при исправной защитной цепи; - N–PE — близкое к нулю или небольшое напряжение под нагрузкой.
- Отключить автомат.
- Повторно проверить отсутствие напряжения на всех жилах.
- Только после этого приступать к работе.
Диапазон напряжения в бытовой сети может отличаться от номинала. Значение около 230 В — ориентир, а не условие, по которому единолично определяют фазу и исправность проводки.
Мультиметр нельзя подключать к розетке в режиме измерения тока. Это может вызвать короткое замыкание. Для измерения напряжения выбирают режим переменного тока и подходящий предел, но при работе с открытой проводкой безопаснее использовать исправный двухполюсный указатель или обратиться к электрику.
Небольшое напряжение между N и PE не доказывает исправность заземления, а близкое к 230 В напряжение между L и PE не подтверждает, что PE способен выдержать ток повреждения. Для проверки защитной системы нужны специальные измерения.
Как отличить норму от опасной ситуации
| Ситуация | Оценка | Действие |
|---|---|---|
| Коричневый провод подключён к L | Соответствует типовой маркировке | Всё равно подтвердить измерением |
| Синий провод подключён к N | Соответствует типовой маркировке | Не считать цвет доказательством |
| Жёлто-зелёный подключён к PE | Соответствует назначению цвета | Проверить защитную цепь отдельно |
| Между L и N около 230 В | Обычный ориентир | При заметном отклонении искать причину |
| Между L и PE есть напряжение, близкое к L–N | Возможно при исправном PE | Не делать вывод только по напряжению |
| Между N и PE почти 0 В | Частый результат | Это не подтверждает полноценное заземление |
| Выключатель разрывает N | Неправильная схема | Перенести разрыв на фазу |
| В розетке нет PE, а прибор требует заземления | Ограничение системы | Не ставить перемычку N–PE |
| После УЗО объединены разные нулевые шины | Ошибка подключения | Разделить группы и проверить схему |
Частые ошибки при подключении
Цвет считают единственным доказательством
В новой кабельной линии маркировка полезна, но в старой проводке встречаются перепутанные жилы, выцветшая изоляция и самодельные соединения. Каждую неизвестную жилу проверяют прибором.
Соединяют N и PE в розетке
Такая перемычка не превращает двухпроводную сеть в современную трёхпроводную. При обрыве N напряжение может появиться на корпусах приборов.
Разрывают выключателем ноль
Свет погаснет, но часть светильника может остаться под фазным напряжением. Это особенно опасно при замене лампы.
Используют индикаторную отвёртку как единственный прибор
Она может реагировать на наведённое напряжение и зависит от условий измерения. Также она не подтверждает, что остальные проводники обесточены.
Путают L/N с +V/−V
L и N относятся к сетевому входу блока питания, а +V и −V — к низковольтному выходу. Ошибка может привести к повреждению устройства или поражению током.
Смешивают нули после разных УЗО
Это распространённая причина самопроизвольного отключения защитных устройств. Нулевая шина каждой защищаемой группы должна соответствовать своему УЗО или дифавтомату.
Короткий чек-лист перед подключением
- [ ] L определён измерением, а не только по цвету.
- [ ] N относится к той же линии, что и L.
- [ ] PE подключается только к защитной клемме.
- [ ] Выключатель разрывает фазу.
- [ ] N и PE не соединены после точки разделения.
- [ ] Нули после разных УЗО не объединены.
- [ ] На блоке питания не перепутаны вход L/N и выход +V/−V.
- [ ] Перед работой питание отключено и отсутствие напряжения проверено прибором.
- [ ] При неизвестной старой проводке работу выполняет квалифицированный электрик.
Частые вопросы
Что означают L и N в электрике?
L — фазный проводник, N — рабочий нулевой проводник. Между ними в бытовой сети обычно около 230 В.
Что значит N и L в электрике на розетке?
L — клемма фазы, N — клемма рабочего нуля, а PE или ⏚ — защитный контакт.
Какие у L и N в электрике цвета?
Обычно L — коричневый, чёрный или серый, N — синий или голубой. В старой проводке цвета могут быть перепутаны.
Куда подключают фазу: к L или N?
Фазу подключают к L, рабочий ноль — к N. Перед подключением назначение проводников проверяют прибором.
Можно ли соединить N и PE в розетке?
Нет. Такая перемычка опасна и не заменяет полноценное защитное заземление.
Какой провод должен разрывать выключатель?
Обычный выключатель должен разрывать фазный провод L, а не N.
Почему индикатор показывает фазу на нескольких проводах?
Причиной может быть наведённое напряжение, подсветка выключателя, плохой контакт или ошибка в соединениях. Для точной проверки используют двухполюсный указатель и измеряют напряжение между конкретными проводниками.
Что такое PEN?
PEN — совмещённый рабочий и защитный проводник. После его разделения на N и PE повторно соединять эти проводники нельзя.
