Как подключить выключатель света: пошаговые схемы

Редакция «Домашний ток» · Выключатели и схемы подключения · 27.09.2026 · 9 мин чтения

Одноклавишный выключатель разрывает фазный провод, который идет к светильнику. Нулевой провод подключают к светильнику напрямую, а защитный PE — к его клемме заземления, если светильник относится к классу I и такая клемма предусмотрена. В разрыв нулевого провода выключатель не ставят: даже после отключения света внутри светильника может оставаться опасное фазное напряжение.

Обычная схема подключения выключателя света выглядит так: питающая фаза приходит на клемму L или COM, а с выходного контакта L1, 1 или со стрелкой уходит отходящая фаза к светильнику. Ноль и PE проходят через распределительную коробку к светильнику, не подключаясь к обычному выключателю.

Как устроен одноклавишный выключатель

Внутри механического выключателя находится один контакт. При нажатии клавиши он замыкает или размыкает цепь между входом и выходом.

У стандартной модели два рабочих зажима:

• L, COM — общий вход, на него подключают приходящую фазу;
• L1, 1, стрелка — выход, отсюда фаза уходит к светильнику.

На корпусе могут встречаться обозначения L–L1, COM–1, L–↗ или только условная схема. Если маркировка стерта, используют паспорт изделия. Прозвонку выполняют только на полностью отключенной и проверенной линии.

У обычного одноклавишного выключателя нет отдельного контакта для нулевого и защитного проводов. Поэтому синий и желто-зеленый провод к его рабочим клеммам не подключают.

Номинал 10 или 16 А на корпусе характеризует допустимую нагрузку механизма в заданных производителем условиях. Он не означает, что через выключатель можно без проверки подключать любой мощный прибор: у двигателей, блоков питания и некоторых LED-светильников бывают пусковые токи.

Схема подключения одноклавишного выключателя

Упрощенная схема подключения одноклавишного выключателя:

Щит / автомат

L — фаза ────────────────> L / COM
                              │
                              │ замыкается клавишей
                              │
                         L1 / 1 ─────────> L светильника

N — ноль ────────────────────────────────> N светильника

PE — защитный провод ────────────────────> PE светильника*

* PE подключают к металлическим доступным частям светильника только при наличии соответствующей клеммы. Светильник класса II с символом двух квадратов обычно не требует подключения PE; защитный провод в этом случае изолируют по правилам монтажа.

В распределительной коробке соединения выглядят так:

Питающий L ───────────────> L / COM выключателя

L1 / 1 выключателя ──────> фазный провод светильника

Питающий N ───────────────> N светильника

PE ───────────────────────> PE светильника

При включенной клавише цепь замыкается:

L → выключатель → светильник → N

При выключенной клавише фазный участок к светильнику разомкнут.

Что означает маркировка L и выходного контакта

Для обычного механического выключателя перестановка двух рабочих проводов часто не мешает его работе. Но подключать их по маркировке правильнее: это упрощает диагностику и необходимо для некоторых моделей с подсветкой, электронных выключателей и проходных схем.

Расчет нагрузки: пример для LED-светильника

Допустим, в люстре восемь LED-ламп по 10 Вт:

8 × 10 Вт = 80 Вт

При напряжении около 230 В рабочий ток составит:

I = P / U = 80 / 230 ≈ 0,35 А

Это значительно меньше номинала обычного выключателя 10 А. Однако такой расчет учитывает только установившуюся мощность. Для светильников с электронными блоками питания возможны кратковременные пусковые токи, поэтому при необычной нагрузке проверяют инструкцию выключателя и светильника.

Как проверить отсутствие напряжения

Работать с открытыми клеммами можно только после отключения питания и проверки линии. Ориентироваться на погасшую лампу или положение клавиши нельзя.

1. Отключите автомат

Отключите автомат, питающий освещение. Если маркировка щита неясна, определите нужную группу заранее. Учитывайте возможность стороннего питания: в переделанной проводке одна коробка может быть связана с несколькими линиями.

После отключения обозначьте автомат запиской или исключите его случайное включение.

2. Проверьте указатель

Для проверки отсутствия напряжения лучше использовать исправный двухполюсный указатель напряжения. Мультиметр подходит только при правильном выборе режима и исправных щупах; измерения на открытой линии должен выполнять человек, умеющий безопасно работать с электроизмерительным прибором.

Проверку прибора выполняют по принципу «до — после»:

1. до отключения убеждаются, что прибор реагирует на заведомо действующую сеть;
2. после отключения проверяют линию;
3. затем снова проверяют прибор на действующей точке.

Так обнаруживают неисправность самого тестера.

3. Проверьте все проводники

Проверяют каждый провод в подрозетнике относительно других проводов и доступных заземленных частей. Для бытовой сети обычно ожидают около 220–240 В между фазой и нулем, но конкретное значение зависит от сети.

Индикаторная отвертка не подтверждает полное отсутствие напряжения: она может реагировать на наводки и не показывает некоторые опасные неисправности. Нельзя использовать ее как единственный способ проверки.

4. Не начинайте работу при сомнительном результате

Если указатель показывает напряжение после отключения, есть несколько фаз или показания нестабильны, работу прекращают. Не пытайтесь «проверить еще раз» прикосновением к проводу или включением схемы с открытыми контактами.

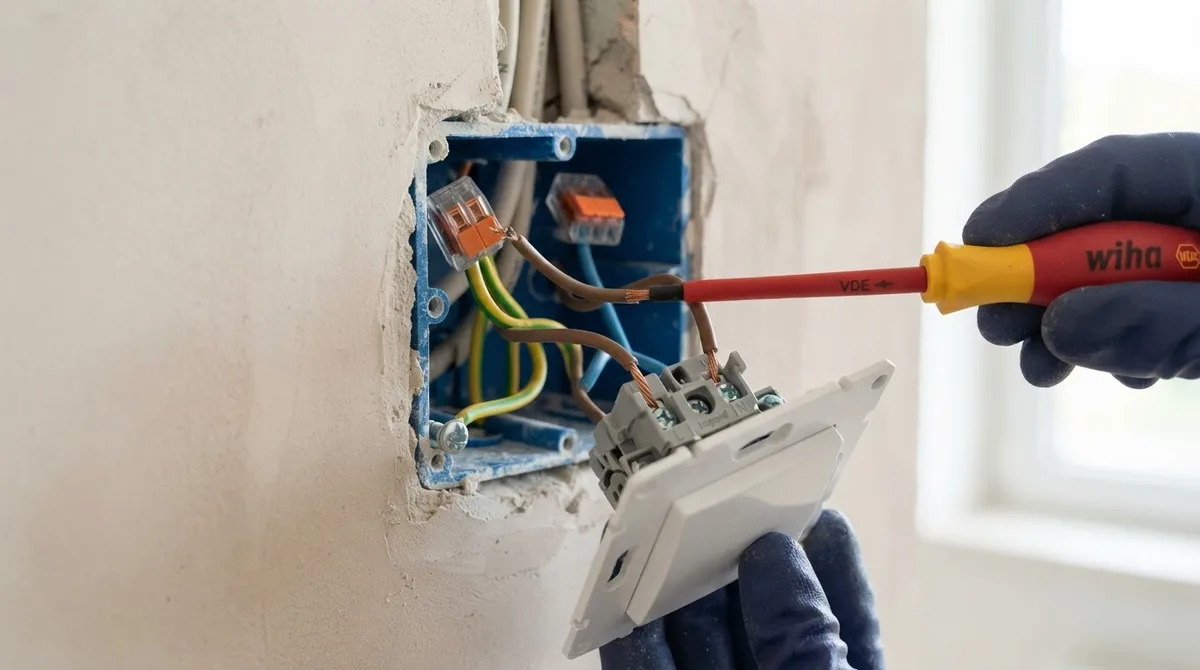

Как выполнить подключение выключателя света

Ниже описан порядок для понятной стандартной схемы. При поврежденной или неизвестной проводке безопаснее вызвать электрика.

Шаг 1. Определите назначение проводов

Найдите:

• приходящую фазу от автомата;
• провод, уходящий к фазному контакту светильника;
• нулевой провод;
• защитный PE, если он предусмотрен.

В подрозетнике обычно находятся только два рабочих провода: приходящая фаза и отходящая фаза к светильнику. Ноль остается в распределительной коробке или приходит непосредственно к потолочной точке.

Цвета помогают ориентироваться, но не доказывают назначение жил. В старой проводке синий провод мог использоваться как фазный, а защитного проводника может не быть.

Шаг 2. Подготовьте жилы

Снимите изоляцию на длину, указанную производителем клеммы. Для многих зажимов это ориентировочно 9–12 мм, но точное значение смотрят в инструкции.

Жила должна полностью войти в клемму, а оголенная медь не должна выступать наружу. Потемневшие, обломанные и перегретые участки удаляют до неповрежденного металла.

Шаг 3. Подключите фазу к L или COM

Приходящую фазу подключите к L, COM или общему входу. Это провод от автомата, на котором появляется напряжение при включении питания.

Шаг 4. Подключите отходящий провод

Провод, идущий к фазному контакту светильника, подключите к L1, 1 или выходу со стрелкой. При включении клавиши этот контакт соединится с L.

Нельзя подключать отходящую фазу к нулю. Нельзя использовать выключатель для разрыва нулевого провода.

Шаг 5. Выполните соединения в коробке

В распределительной коробке:

• питающий N соединяют с N светильника;
• отходящую жилу от L1 соединяют с фазным проводом светильника;
• PE соединяют с PE светильника, если он предусмотрен.

Используйте клеммы или другие соединители, разрешенные для данного типа проводников и сечения. Прямое соединение меди с алюминием обычной скруткой недопустимо: нужны специальные переходные решения, рассчитанные на Al/Cu.

Шаг 6. Установите механизм

Уложите провода без резких перегибов и натяжения. Клеммы затяните по инструкции производителя. Слабый контакт вызывает нагрев, а чрезмерная затяжка может повредить жилу или корпус.

Проверьте, что оголенный металл не касается соседнего контакта, крепежа или металлической коробки. После этого установите механизм, рамку и клавишу.

Шаг 7. Проверьте работу

После закрытия всех доступных токоведущих частей включите автомат и несколько раз переведите клавишу.

Нормальные признаки:

• светильник включается и выключается без потрескивания;
• клавиша и корпус не нагреваются;
• нет запаха горелой изоляции;
• автомат не отключается;
• механизм надежно закреплен.

Если автомат сразу отключается, его повторно не включают до поиска причины. Возможны короткое замыкание, повреждение изоляции или неправильное соединение проводов.

Чем отличаются одноклавишный, клавишный и выключатель с подсветкой

Под «клавишным» ниже имеется в виду распространенный двухклавишный выключатель.

В двухклавишной модели один общий контакт получает фазу, а два выхода управляют отдельными группами светильника. Ноль по-прежнему подключают напрямую к светильнику.

Выключатель с подсветкой иногда вызывает слабое свечение или редкое мигание LED-лампы в выключенном состоянии. Причина — небольшой ток через индикатор. Решение зависит от модели: совместимая лампа, выключатель без подсветки или предусмотренный производителем компенсирующий элемент.

Типичные ошибки при подключении

Выключатель разрывает ноль

При разомкнутом нуле лампа не светится, но патрон и часть внутренних цепей могут оставаться под фазным напряжением. Это опасно при замене лампы и ремонте светильника.

Правильная схема всегда разрывает фазу до светильника.

Провода подключают только по цветам

Цвет изоляции в старой или измененной проводке может не соответствовать назначению жил. Сначала провода идентифицируют, затем подключают по схеме.

Ноль подключают к рабочему контакту выключателя

У обычного механического выключателя ноль не нужен. Его подключение к фазной клемме может вызвать короткое замыкание.

Используют только индикаторную отвертку

Она не заменяет двухполюсный указатель и не подтверждает отсутствие напряжения на всех проводах.

Оставляют слабую затяжку

Плохой контакт нагревается. Признаки неисправности — запах, потемнение пластика, потрескивание и нагрев клавиши. Линию отключают, а соединение проверяют или заменяют.

Соединяют медь и алюминий обычной скруткой

Такое соединение со временем окисляется и нагревается. Используют клеммы и переходные соединители, рассчитанные на сочетание Al/Cu.

Работают при нескольких источниках питания

Если коробка или светильник связаны с несколькими автоматами, отключение одной группы не гарантирует безопасности. При непонятной схеме работу передают специалисту.

Когда лучше вызвать электрика

Не выполняйте подключение самостоятельно, если:

• после отключения автомата остается напряжение;
• невозможно определить нужный автомат;
• в коробке обнаружены несколько независимых фаз;
• провода обуглены, ломаются или рассыпаются;
• есть перегретая алюминиевая проводка;
• металлический светильник подключен без понятного PE;
• автомат регулярно отключается;
• неизвестно, куда уходит каждый провод;
• для диагностики требуется работать с открытыми токоведущими частями.

Подключение 1 выключателя обычно несложно только при исправной проводке и понятной схеме. Если назначение жил приходится выяснять под напряжением, безопаснее вызвать электрика.
