Прокладка электрокабеля в квартире: правила и схемы

Редакция «Домашний ток» · Проводка и кабели · 27.09.2026 · 12 мин чтения

Прокладка электрокабеля в квартире и частном доме обычно выполняется тремя способами: скрыто в штробе, открыто в кабель-канале или внутри трубы/гофры. Для бетонных и кирпичных стен чаще выбирают скрытую прокладку кабеля ВВГнг-LS или NYM. Кабель-канал удобен, если нельзя штробить стены, а труба для электрокабеля нужна при повышенном риске механического повреждения, прокладке за облицовкой и внутри горючих конструкций.

Главное правило трассировки — вести кабель вертикально и горизонтально, без диагоналей. Практические ориентиры: 10–15 см от углов и проёмов, 15–20 см от потолка. Эти размеры помогают размечать маршрут, но конкретные требования зависят от типа здания, материала стен и действующих норм. Силовые и слаботочные линии прокладывают раздельно, а рядом с газовыми трубами соблюдают специальные ограничения.

Виды прокладки проводов: какой способ выбрать

В обычной квартире скрытая прокладка в штробе обычно выглядит аккуратнее всего. Кабель при этом не обязательно помещать в гофру: для стационарной проводки используют кабель с оболочкой, не распространяющей горение, например ВВГнг-LS. Гофра защищает оболочку во время монтажа и укладки, но не гарантирует, что кабель получится заменить после штукатурки.

Если электрокабель в дом прокладывают по деревянным стенам, перекрытиям или другим горючим основаниям, требования к трубе, расстояниям и креплению строже. В таких случаях решение выбирают по проекту и действующим требованиям пожарной безопасности.

Каким электрокабелем прокладывать линии

Для стационарной проводки используют медный кабель с изоляцией, рассчитанной на напряжение 0,66 или 1 кВ. Наиболее распространённые варианты:

• ВВГнг-LS — кабель с оболочкой, не распространяющей горение, и пониженным дымо- и газовыделением;
• NYM — круглый монтажный кабель, удобный при прокладке в трубах и под штукатуркой; его защищают от прямого ультрафиолета;
• ПВС — гибкий провод для подключения бытовых приборов, удлинителей и подвижных соединений; для стационарной скрытой проводки он обычно не является оптимальным выбором;
• ШВВП — плоский гибкий провод для маломощных бытовых устройств и светильников, а не для основных силовых групп квартиры.

Сечение выбирают не только по мощности прибора. Учитывают длину линии, способ прокладки, допустимый ток кабеля, групповой автомат, падение напряжения и возможную одновременную нагрузку.

Таблица показывает ориентиры, а не готовую схему для любого объекта. Например, несколько мощных приборов нельзя без расчёта объединять на одной розеточной линии, даже если каждое устройство по отдельности подходит под сечение 2,5 мм².

Как проверить ток нагрузки

Для однофазной нагрузки используют приближённую формулу:

[ I = \frac{P}{U \times cos\varphi} ]

Для нагревательных приборов можно принять (cos\varphi \approx 1), напряжение — около 230 В.

Пример для духового шкафа мощностью 3,5 кВт:

[ I = \frac{3500}{230} \approx 15{,}2\text{ А} ]

Это значение близко к номиналу автомата 16 А. Но окончательный выбор зависит от длины трассы, способа прокладки, температуры, соседних кабелей и требований производителя. Для варочной панели мощностью 7,2 кВт:

[ I = \frac{7200}{230} \approx 31{,}3\text{ А} ]

Ей нужна отдельная линия с подходящим сечением, автоматом и защитными устройствами. Подключать такую нагрузку к обычной группе розеток нельзя.

Как разметить трассу по стенам и потолку

Сначала на плане отмечают электрощит, распределительные коробки, розетки, выключатели и стационарные приборы. Затем прокладывают кратчайшие маршруты по вертикали и горизонтали. Диагонали не используют: после отделки их трудно обнаружить перед сверлением.

Практичная схема выглядит так:

• от щита кабели идут вертикально вверх или вниз;
• горизонтальные участки прокладывают на одинаковой высоте;
• к розеткам и выключателям выполняют вертикальные спуски;
• линии кухни, санузла, кондиционера, бойлера и другой мощной техники выделяют отдельно;
• трассы привязывают к постоянным ориентирам: углам, дверям, потолку и полу.

Расстояния от газовых труб нужно сверять с действующими нормами для конкретного здания. Кабель нельзя крепить к газопроводу, использовать его как опору или прокладывать вплотную. При пересечении линии располагают под прямым углом и оставляют максимально возможный зазор.

В панельных домах, колоннах, балках и пилонах нельзя начинать штробление без проверки конструкции. Горизонтальные и глубокие штробы в несущих элементах могут быть запрещены.

Как разделить силовые и слаботочные линии

К силовым относят цепи 230 В: освещение, розетки, варочную панель, кондиционер, бойлер. К слаботочным — интернет, телевидение, телефон, домофон, сигнализацию и системы управления.

Силовой и слаботочный кабель не укладывают в одну гофру, трубу или секцию кабель-канала. Это снижает риск помех, упрощает ремонт и не допускает случайного попадания опасного напряжения на слаботочную аппаратуру.

Правила прокладки:

1. Силовые и слаботочные линии ведут разными маршрутами.
2. При параллельном прохождении оставляют практический зазор 10–20 см или используют конструктивное разделение.
3. При пересечении кабели располагают под углом 90°.
4. Интернет-кабель не укладывают вплотную к силовому кабелю на длинных участках.
5. Для интернета заранее предусматривают отдельную трубу или гофру с запасом диаметра.
6. Линии от роутера, телевизора и слаботочного щита размечают до начала штукатурных работ.

Для новой сети часто выбирают кабель категории Cat 6, если его поддерживают оборудование и провайдер. На слаботочных линиях оставляют запас длины больше: оборудование и розетки могут переместиться, а коннектор требует аккуратной разделки.

Как рассчитать запас кабеля

Длину измеряют по фактическому маршруту, включая вертикальные подъёмы и спуски. Затем добавляют запас на подключение и возможные отклонения трассы.

Упрощённая формула:

[ L_\text{итого} = L_\text{трассы} \times 1{,}10 + L_\text{подключений} ]

Обычно к трассе добавляют 10–15%. У розеток и распределительных коробок оставляют примерно 15–25 см, в электрощите — ориентировочно 40–60 см для подключения и повторной укладки.

Пример расчёта. Длина трассы от щита до группы розеток — 18 м. У четырёх розеток оставляют по 20 см:

[ 18 \times 1{,}10 + 4 \times 0{,}2 = 20{,}6\text{ м} ]

Понадобится около 21–22 м кабеля. Для длинного маршрута с несколькими перегородками, поворотами и сложным щитом запас можно увеличить до 15%.

Кабель для скрытой линии лучше прокладывать цельным отрезком. Соединения не прячут в штробе, под стяжкой или внутри недоступной пустоты.

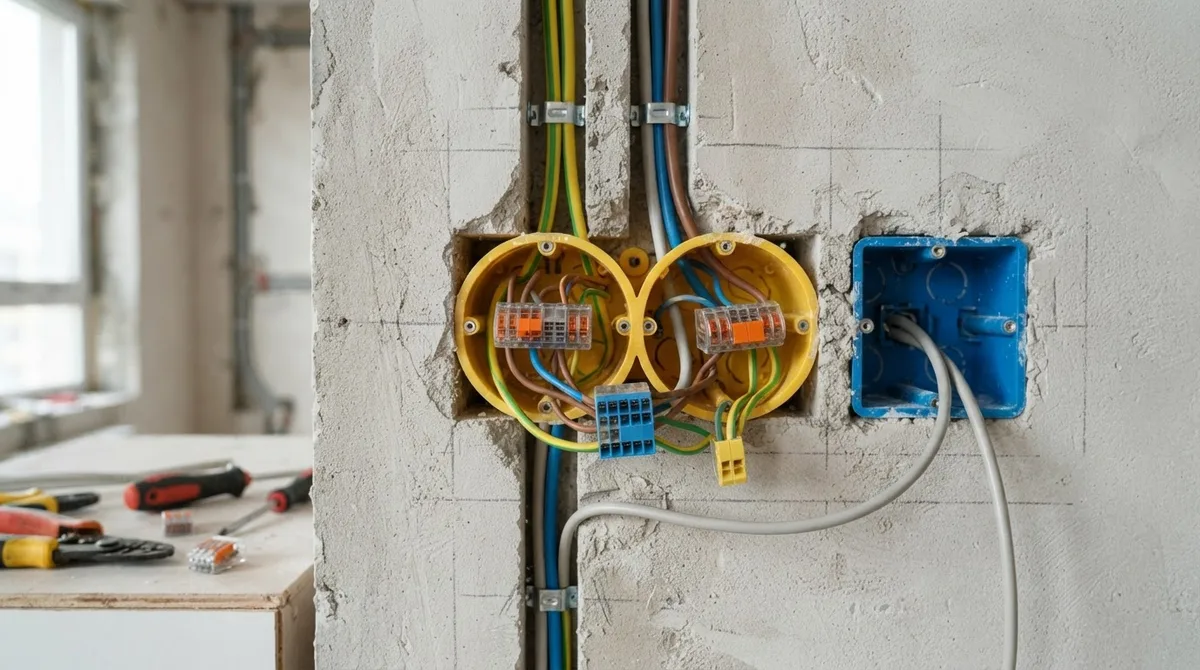

Как выполнить скрытую прокладку в штробе

Перед работой трассы проверяют детектором скрытых коммуникаций и сопоставляют с планом здания. Питание отключают, отсутствие напряжения проверяют исправным двухполюсным указателем.

Последовательность работ:

1. Нанести трассу по вертикали и горизонтали.
2. Проверить стены на наличие действующих коммуникаций.
3. Выполнить штробу подходящей ширины и глубины.
4. Установить подрозетники и доступные распределительные коробки.
5. Уложить кабель без заломов и чрезмерного натяжения.
6. Зафиксировать кабель подходящими креплениями или раствором.
7. Проверить целостность жил и соответствие маркировки.
8. Сфотографировать трассу с рулеткой и постоянными ориентирами.
9. Закрыть штробу составом, совместимым с основанием и будущей отделкой.

Острые края штробы не должны повреждать оболочку. В месте выхода кабеля из стены используют втулку или короткий защитный отрезок трубы. Минимальный радиус изгиба берут из документации производителя; резкий перегиб у подрозетника недопустим.

Кабель-канал: когда открытая прокладка удобнее

Кабель-канал выбирают, когда ремонт уже закончен, штробление запрещено или требуется быстрый доступ к проводке. Для силовых и слаботочных линий используют отдельные каналы либо модели с перегородками.

При выборе учитывают:

• количество и наружный диаметр кабелей;
• возможность добавить новую линию;
• наличие внутренних и внешних углов;
• крепление к материалу стены;
• защиту от случайного удара;
• соответствие материала условиям эксплуатации.

Кабели не следует заполнять в короб «до отказа». Оставляют место для крышки, охлаждения и последующего ремонта. На поворотах и ответвлениях кабели не перегибают под острым углом.

Когда нужна труба для электрокабеля

Труба для электрокабеля нужна там, где возможны удар, сверление, перетирание, контакт с горючим основанием или последующая замена линии. Типичные места:

• деревянные стены и перекрытия;
• чердаки, подвалы и технические помещения;
• участки за облицовкой, куда могут попасть саморезы;
• длинные скрытые маршруты, где требуется протяжка;
• наружные и полунаружные участки, если выбранная труба подходит для условий эксплуатации.

Различия между защитными изделиями:

• гофра ПВХ защищает от истирания и помогает протянуть кабель, но обычно не выдерживает сильное сверление или удар;
• жёсткая ПВХ-труба лучше защищает от случайного контакта с крепежом;
• металлическая труба применяется при повышенных требованиях к механической и пожарной защите;
• металлорукав удобен на сложных участках, но его защитные свойства зависят от конструкции, соединений и способа монтажа.

Трубу не заполняют кабелем полностью. Сечение выбирают с запасом, чтобы кабель можно было протянуть без чрезмерного усилия и перегрева. На длинных маршрутах с несколькими поворотами предусматривают протяжные коробки или доступные точки протяжки.

Как выполнить проходки через стены и перекрытия

Через стену или перекрытие кабель пропускают через гильзу — отрезок трубы с внутренним диаметром больше диаметра кабеля или защитной трубы. Края гильзы должны быть гладкими и не повреждать оболочку.

Основные требования:

• не размещать соединения внутри проходки;
• не натягивать кабель в гильзе;
• при необходимости оставить небольшой запас с обеих сторон;
• заделывать зазор материалом, подходящим для типа стены или перекрытия;
• при пересечении противопожарной преграды использовать огнезащитную заделку с требуемыми характеристиками.

Монтажная пена не является универсальной огнезащитной заделкой. Если проходка разделяет помещения с разными требованиями пожарной безопасности, применяют сертифицированный состав или систему проходки.

Как маркировать кабели и проверять монтаж

Оба конца каждой линии маркируют сразу после укладки. На бирке указывают номер группы и назначение, например:

• QF5 — кухня, розетки;
• L2 — освещение спальни;
• AC1 — кондиционер;
• TV1 — телевизионная линия.

Используют кабельные бирки, термоусадочную трубку или маркировочные кольца. Обычный бумажный скотч для постоянной маркировки не подходит.

Чек-лист перед заделкой трасс

• Кабель проложен только вертикально и горизонтально.
• Силовые и слаботочные линии разделены.
• От газовых труб выдержан требуемый зазор.
• Нет скрытых соединений без доступа.
• Оболочка кабеля не повреждена и не пережата.
• Оба конца каждой линии промаркированы.
• В щите оставлен запас около 40–60 см.
• Проходки выполнены через гильзы.
• Составлена схема с привязками к углам и проёмам.
• Сделаны фотографии каждой стены до штукатурки.
• Проверены целостность жил и отсутствие короткого замыкания.
• После сборки щита выполнены необходимые измерения защитных устройств и сопротивления изоляции.

Измерение сопротивления изоляции и проверку защитных проводников выполняют подходящими приборами. Индикаторная отвёртка не заменяет полноценную проверку электромонтажа.

Частые ошибки при прокладке электрокабеля

Диагональная трасса. Кабеля уходит немного меньше, но маршрут становится опасным для последующего сверления и сложным для поиска.

Одна линия на всю кухню. Чайник, духовка, посудомоечная машина и микроволновая печь могут одновременно перегрузить общий кабель. Мощные приборы распределяют по отдельным группам.

Соединение в штробе. Скрытая скрутка или клемма недоступна для проверки и ремонта. Соединения оставляют в доступных коробках либо прокладывают цельный кабель.

Гофра без возможности протяжки. При большом количестве поворотов кабель часто невозможно заменить. На длинных маршрутах используют плавные радиусы и протяжные точки.

Прокладка интернет-кабеля вместе с силовым. Это повышает риск помех и усложняет обслуживание. Для каждой системы предусматривают отдельную трубу или секцию.

Отсутствие схемы и фотографий. После отделки становится непонятно, где проходит проводка. На снимке должны быть видны стена, кабель, рулетка и расстояние до постоянного ориентира.
