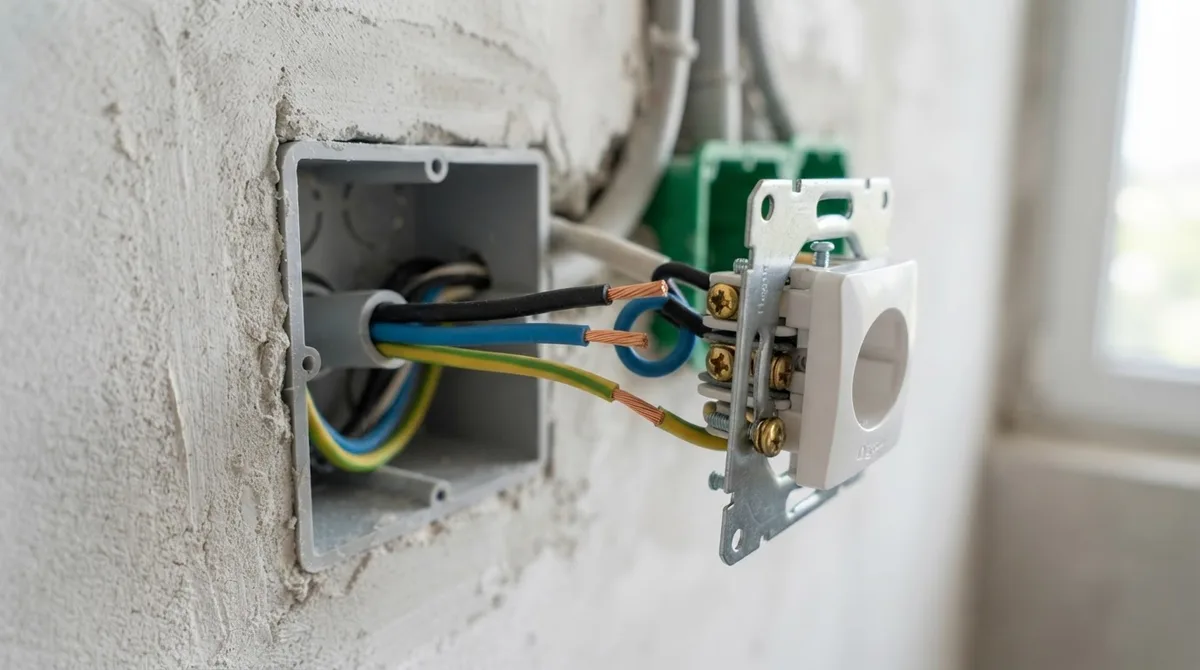

Сечение кабеля для розетки: расчёт и выбор

Редакция «Домашний ток» · Проводка и кабели · 27.09.2026 · 12 мин чтения

Для обычных розеток в квартире обычно выбирают медный кабель 3×2,5 мм² — фаза, ноль и защитный проводник PE. Такую линию, как правило, защищают автоматом 16 А. При напряжении 220–230 В это соответствует примерно 3,5–3,7 кВт, но фактическая допустимая нагрузка зависит от способа прокладки, длины, температуры и соседних кабелей.

На вопрос «какое сечение кабеля нужно для розетки» нельзя отвечать только по мощности прибора. Кабель, автомат, розетка и способ прокладки должны образовывать согласованную систему. Для освещения обычно используют 3×1,5 мм² с автоматом 10 А, а варочную панель, бойлер и другую мощную технику подключают отдельными линиями по расчёту.

Какое сечение кабеля выбрать для розетки в квартире

Ориентировочный выбор для медного кабеля выглядит так:

Значения в таблице — бытовой ориентир, а не универсальные предельные токи. Допустимый ток зависит от того, проложен кабель открыто, в трубе, кабель-канале, стене или теплоизоляции. Также учитывают число нагруженных кабелей рядом и температуру окружающей среды.

Для новой проводки розеток в квартире обычно применяют медный кабель ВВГнг-LS или аналогичный 3×2,5 мм². Марка кабеля должна соответствовать проекту, способу прокладки и требованиям пожарной безопасности.

Если розетки соединены шлейфом, это не означает, что каждая из них получает отдельные 16 А. Вся группа и участок кабеля от щита до первой розетки ограничены номиналом автомата и допустимой нагрузкой проводки.

Как рассчитать кабель по мощности и току

Рабочий ток находят по формуле:

[ I = \frac{P}{U} ]

где:

• (I) — ток, А;
• (P) — мощность, Вт;
• (U) — напряжение сети, обычно 220 В.

Для длительной нагрузки можно заложить ориентировочный запас 20–30%:

[ I_\text{расч} = \frac{P}{220} \times 1{,}2 ]

Этот запас не даёт права устанавливать автомат большего номинала. Сначала проверяют допустимый ток кабеля, затем выбирают ближайший подходящий автомат меньшего или равного номинала.

Пример расчёта для чайника

Чайник мощностью 2,2 кВт потребляет:

[ I = \frac{2200}{220} = 10\text{ А} ]

С ориентировочным запасом:

[ 10 \times 1{,}2 = 12\text{ А} ]

Для отдельной розетки чайника подходит линия 3×2,5 мм² с автоматом 16 А. Но если одновременно включить чайник на 2,2 кВт, микроволновую печь на 1,2 кВт и тостер на 1 кВт, суммарная мощность составит 4,4 кВт:

[ I = \frac{4400}{220} = 20\text{ А} ]

Автомат 16 А при такой нагрузке может отключиться. Ставить вместо него автомат 25 А без проверки кабеля нельзя. Правильное решение — разделить кухонные розетки на две или больше линий либо ограничить одновременную нагрузку.

Какой кабель нужен для подключения розетки 220 В

Для стационарной розетки с заземляющим контактом нужен трёхжильный медный кабель:

• ВВГнг-LS 3×2,5 мм² — типовой вариант для розеточной группы;
• ВВГнг-LS 3×1,5 мм² — обычно для освещения;
• ВВГнг-LS 3×4 или 3×6 мм² — для мощного отдельного оборудования после расчёта.

Обозначение 3×2,5 означает три жилы сечением 2,5 мм²: L, N и PE. Защитный проводник нельзя использовать вместо рабочего нуля или объединять с ним в розетке.

Для гибкого подключения бытового прибора применяют шнур подходящего сечения, например 3×1,5 или 3×2,5 мм². Гибкий шнур и кабель для стационарной скрытой проводки — разные изделия с разными требованиями к монтажу.

В старой алюминиевой проводке добавление мощной розетки требует проверки состояния жил, соединений, сечения и вводного аппарата. Простая установка новой розетки не делает старую линию пригодной для чайника, обогревателя или стиральной машины.

Как сопоставить сечение кабеля и автомат

Базовое условие можно записать так:

[ I_\text{нагрузки} \leq I_\text{автомата} \leq I_\text{допустимого кабеля} ]

На практике автомат выбирают с учётом двух ограничений:

1. расчётного тока нагрузки;
2. допустимого тока кабеля именно при данном способе прокладки.

Типовые сочетания для квартиры:

Это не означает, что любой кабель 2,5 мм² всегда можно защищать автоматом 16 А при любых условиях. При плотной групповой прокладке, высокой температуре или укладке в теплоизоляции допустимый ток снижается.

Для обычных бытовых групп часто используют автоматы характеристик B или C. Характеристика C лучше переносит кратковременный пусковой ток, но не увеличивает допустимую длительную нагрузку кабеля. Если автомат C16 отключается, нельзя автоматически заменять его на C25.

УЗО или дифавтомат с током утечки 30 мА применяется для дополнительной защиты от поражения электрическим током, особенно в розеточных группах и влажных помещениях. Обычное УЗО не заменяет автомат от перегрузки и короткого замыкания.

Какой кабель нужен для чайника, стиральной машины и варочной панели

Чайник и кухонные розетки

Для обычной группы кухонных розеток подходит кабель 3×2,5 мм² с автоматом 16 А. Чайник мощностью 2–2,4 кВт сам по себе укладывается в возможности такой линии.

На кухне часто одновременно работают:

• чайник — около 2,2 кВт;
• микроволновая печь — примерно 1–1,5 кВт;
• посудомоечная машина — около 1,8–2,2 кВт;
• тостер или кофемашина — примерно 0,8–1,5 кВт.

Поэтому стационарную технику разумно распределять по отдельным линиям. Одна группа розеток на 16 А не рассчитана на одновременную работу всех перечисленных приборов.

Стиральная машина

Мощность стиральной машины обычно составляет около 1,8–2,5 кВт, главным образом из-за нагревательного элемента. Для отдельной линии обычно используют:

• кабель 3×2,5 мм²;
• автомат 16 А;
• УЗО или дифавтомат с защитой от утечки 30 мА.

Розетка должна иметь защитный контакт и находиться вне зоны прямого попадания воды. В ванной комнате учитывают не только сечение кабеля, но и систему уравнивания потенциалов, состояние PE-проводника и требования к электроустановкам влажных помещений.

Если на эту же линию подключены сушильная машина, бойлер или другой нагреватель, мощности складывают. Например, стиральная машина на 2 кВт и сушильная машина на 2,5 кВт вместе потребляют около 4,5 кВт:

[ I = \frac{4500}{220} \approx 20{,}5\text{ А} ]

Для автомата 16 А такая одновременная нагрузка велика. Потребуется разделение линий или отдельный расчёт всей сети.

Варочная панель

Варочная панель мощностью 6–7,4 кВт при однофазном подключении потребляет:

[ I = \frac{7400}{220} \approx 33{,}6\text{ А} ]

Поэтому стандартной розеточной группы 3×2,5 мм² с автоматом 16 А для неё недостаточно. Часто применяют отдельную линию 3×6 мм², но точное сечение и автомат зависят от паспорта панели, длины трассы, способа прокладки и выделенной мощности квартиры.

Для панели, рассчитанной на 7,4 кВт, автомат 32 А даёт примерно 7 кВт при напряжении 220 В. Если производитель требует ток выше 32 А, может понадобиться другое сечение и защита. Некоторые панели допускают ограничение мощности до 3,5–4,5 кВт — тогда требования к линии меняются согласно инструкции.

При трёхфазном подключении ток по каждой фазе ниже, но кабель, автомат и схема должны соответствовать именно трёхфазной сети. Подключать панель только по цветам жил без проверки схемы производителя нельзя.

Как влияет длина линии на выбор сечения

На коротком участке в квартире главным ограничением обычно является нагрев кабеля. На длинной линии дополнительно учитывают падение напряжения:

[ \Delta U = \frac{2 \rho L I}{S} ]

где:

• (\rho) для меди принимают примерно 0,0175 Ом·мм²/м;
• (L) — длина линии в одну сторону;
• (I) — ток;
• (S) — сечение жилы.

Пример: медный кабель 3×2,5 мм², длина от щита до розетки 30 м, ток 16 А:

[ \Delta U = \frac{2 \times 0{,}0175 \times 30 \times 16}{2{,}5} \approx 6{,}7\text{ В} ]

Это около 3% от 220 В — приемлемый ориентир для обычной розеточной линии. При длине 60 м падение напряжения при том же токе будет примерно вдвое больше. Для мастерской, гаража, насоса или мощного нагревателя может потребоваться кабель большего сечения.

В квартире длина линий часто составляет 10–30 м, поэтому для стандартных розеток 2,5 мм² обычно достаточно. Но на длинной трассе проверяют не только падение напряжения, но и ток короткого замыкания в конце линии: автомат должен отключаться с нужной скоростью.

Как влияет групповая прокладка кабелей

Несколько нагруженных кабелей рядом хуже отдают тепло. В результате допустимый длительный ток каждого кабеля уменьшается. Это актуально, если в одной штробе, трубе, лотке или коробе проложены:

• несколько силовых линий;
• кабели тёплого пола;
• линии электроплиты, бойлера и стиральной машины;
• плотный пучок кабелей в щите.

Открытая прокладка охлаждается лучше, чем кабель в стене или теплоизоляции. Если кабель замурован в утеплитель либо уложен плотным пучком без отвода тепла, расчёт по одиночному кабелю может завысить допустимую нагрузку.

Две-три линии 3×2,5 мм² рядом не всегда требуют автоматической замены на 4 мм². Нужно учитывать фактическую одновременную нагрузку, расстояние между кабелями, температуру и конкретный способ прокладки. Для большого пучка нужен расчёт с понижающими коэффициентами.

Как учитывать пусковые токи

Пусковые токи характерны для двигателей и компрессоров: холодильников, кондиционеров, насосов, компрессоров и электроинструмента. В момент запуска ток может быть в несколько раз выше рабочего.

Для чайника, плиты и другого обычного нагревателя пусковой ток обычно не является проблемой. Для двигателя пуск может вызвать:

• срабатывание автомата;
• просадку напряжения на длинной линии;
• нагрев слабых соединений;
• отключение других приборов на общей группе.

Если автомат отключается при запуске холодильника или кондиционера, сначала проверяют длину линии, контакты, состояние автомата и ток короткого замыкания. Установка автомата с более высокой характеристикой или номиналом без проверки кабеля небезопасна.

Как проверить готовую линию

Перед подключением мощного прибора проверьте:

1. Сечение и маркировку кабеля. Для типовой группы розеток обычно используют 3×2,5 мм².
2. Наличие PE. Защитный проводник должен идти отдельной жилой от щита.
3. Номинал автомата. Для стандартной линии 2,5 мм² обычно применяют 16 А.
4. Соединения. Клеммы не должны иметь нагрева, потемнения, запаха или следов оплавления.
5. Длину и способ прокладки. При длинной трассе и плотном пучке требуется дополнительный расчёт.
6. УЗО или дифавтомат. Кнопка «Тест» должна вызывать отключение, но сама по себе не заменяет измерения.
7. Нагрев розетки. Горячая розетка, запах изоляции и оплавление требуют немедленного отключения линии.

Сопротивление изоляции, петлю «фаза-ноль» и сопротивление защитного проводника проверяют специальными приборами. Индикаторная отвёртка не показывает, выдержит ли кабель нагрузку и исправно ли заземление.

Какие ошибки встречаются чаще всего

Кабель 1,5 мм² используют для всех розеток

Такая линия может питать маломощный прибор, но розетка нередко используется для чайника, обогревателя или пылесоса. Для новой групповой проводки розеток в квартире обычно выбирают 2,5 мм² с автоматом 16 А.

Автомат увеличивают после отключения

Отключение может быть вызвано перегрузкой, коротким замыканием, неисправным прибором или плохим контактом. Замена C16 на C25 без проверки кабеля повышает риск перегрева.

Считают мощность только одного прибора

На кухне и в прачечной учитывают одновременную нагрузку. Нужно сложить мощность стиральной машины, сушильной машины, бойлера, обогревателя и других приборов, подключённых к одной линии.

Делают скрытые скрутки

Соединения под штукатуркой без доступа затрудняют обслуживание и повышают риск нагрева. Используют доступные распределительные коробки или соединительные устройства, рассчитанные на соответствующие жилы и ток.

Считают розетку ограничителем мощности

Розетка на 16 А не делает безопасной линию с недостаточным сечением, плохими контактами или неподходящим автоматом. Работоспособность определяется всей цепью: вводом, защитой, кабелем, соединениями и розеткой.
